Žičani model

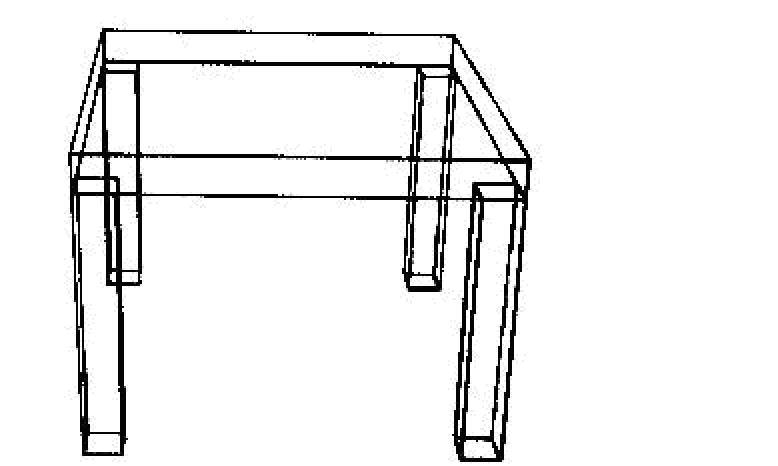

Jedan od najjednostavnijih metoda kreiranja 3D objekata je njihovo konstruisanje iz skupa linija koje predstavljaju ravne ivice koje identificiraju njegove glavne geometrijske osobine. Takav metod je poznat kao žičani model jer izgleda kao da je objekat konstruisan od žice. Slika 1 prikazuje sto koji je napravljen u žičanom modelu.
...(1)...(5)
slika 1

Kako su ovi objekti napravljeni od nekoordiniranog skupa ivica, to može uzrokovati teškoće programima u otklanjanju ivica koje su maskirane drugim površinama. To je zato jer numerički podaci ne sadrže informaciju koja pridružuje ivice njihovim površinama. Zato se žičani model ne razmatra kao validan način modeliranja, nego se taj termin koristi za opisivanje transparentnog pogleda na model konstruisan od ivica. Zbog jednostavnosti modela moguće je pojavljivanje višeznačnosti u prikazu ili položaju modela,a zbog nepotpunosti prikaza nije moguće određivanje fizikalnih svojstava(volumen,masa,moment inercije,...) modela kreiranih ovom metodom.

Ideja definiranja površine objekta preko njegovih ivica još uvijek postoji, ali treba postojati i odgovarajuća struktura podataka koja bi opisala kako su ivice povezane da formiraju elemente ograničenih površina, što vodi ka graničnoj reprezentaciji.....(1)

....(4)

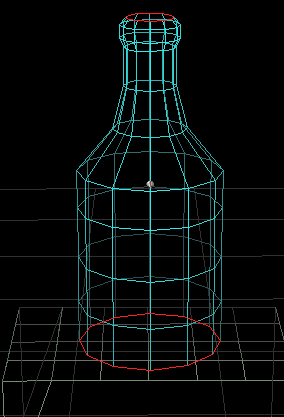

slika 1a

...(4)

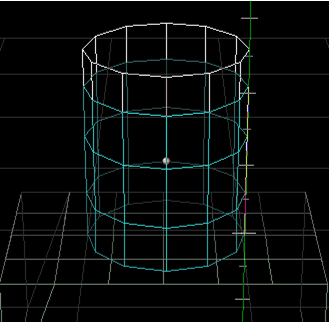

slika 1b
