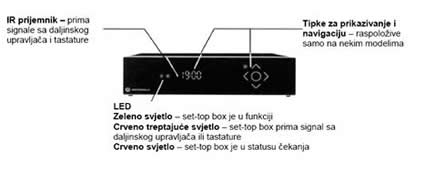

Instalacija ureĐaja Motorola Set-Top Box (VIP1910/VIP1920)

Pribor kao sastavni dio paketa Motorola

- Daljinski upravljač sa 2 baterije

- IP set-top box

- SCART kabl

- Tastatura

- Ethernet kabl

- AC adapter

1. Priključenje na širokopojasni prenos

Priključite jedan kraj Ethernet kabla na priključak označen sa ETHERNET na zadnjem panelu set-top box-a, a drugi kraj stavite u zidnu utičnicu.

2. Priključenje na TV aparat

Priključite jedan kraj SCART kabla na SCART priključak označen sa TV na set-top box-u a drugi kraj na vaš TV aparat. Kroz ovaj priključak šalje se analogni audio i standardni video signal na TV aparat.

3. Opciono – priključenje na VCR ili digitalni video rekorder

Program koji trenutno gledate možete snimiti ako priključite dodatni uređaj, npr. VCR ili digitalni video rekorder, na VIP1910/VIP1920, pod uslovom da taj program ima sadržaj čije kopiranje je dozvoljeno. Set-top box priključite na pomoćni uređaj putem SCART priključka koji je označen sa VCR. Da biste snimali, podesite TV kanal na Set-Top Box-u sa kojeg želite snimati i aktivirajte snimanje na uređaju. Da biste gledali snimljeni video, prvo stavite Set-Top Box u stanje čekanja, a zatim pritisnite tipku emitovanje (play) na pomoćnom uređaju.

Opciono – priključenje videa visokih karakteristika

Ako je vaš TV aparat kompatibilan sa HDTV, Set-Top Box možete priključiti na TV aparat putem HDMI ili komponentnih priključaka umjesto SCART priključka da biste primali i prikazivali HDTV, tj. izostavite korak 2 u instalaciji i zamijenite ga korakom 4 ili 5.

4. Upotreba priključka HDMI

Ako vaš TV aparat ima priključak za HDMI, možete ga priključiti na priključak za HDMI na Set-Top Box-u putem kabla za HDMI (nije dio pribora) da biste primali digitalni video visokih karakteristika i digitalni audio.

5. Upotreba komponentnih priključaka (YPbPr)

Ako vaš TV aparat ima komponentne video priključke (YPbPr), možete ih priključiti na komponentne priključke na Set-Top Box-u uz pomoć tri kabla RCA (nisu dio pribora) da biste primali digitalni video visokih karakteristika. Provjerite da li su priključci usklađeni, jer Y na Set-Top Box-u mora biti priključen na Y na TV aparatu, kao i Pb na Pb i Pr na Pr.

Opciono – priključenje na eksterni audio prenos

Ako želite koristiti neki eksterni izvor za audio prenos, npr. stereo ili kućna kino oprema, ili ako ako želite koristiti komponentne priključke da Set-Top Box priključite na TV aparat, postoje tri metode koje omogućavaju priključenje na audio signal.

6. Analogni stereo – putem audio L/R priključaka

Priključite dupli RCA kabl (nije dio pribora) na audio L/R priključke na Set-Top Box-u a ostale krajeve priključite na vaš stereo ili TV aparat. Provjerite priključke tako da L sa Set-Top Box-a (u bijeloj boji) bude priključen na L na TV aparatu ili stereu, a R da bude priključen na R.

7. Digitalni audio – putem SPDIF priključka

Priključite RCA kabl (nije dio pribora) na SPDIF priključak na Set-Top Box-u a drugi kraj priključite na vaš stereo ili TV aparat.

8. Digitalni audio – putem optičkog Toslink priključka

Priključite Toslink kabl (nije dio pribora) na Toslink priključak na Set-Top Box-u a drugi kraj priključite na vaš stereo ili TV aparat.
