Instalacija ureĐaja Kreatel (IP-STB 1710)

Pribor kao sastavni dio paketa Kreatel (IP-STB 1710)

- Daljinski upravlajč sa 2 baterije

- IP set-top box

- SCART kabl

- Tastatura

- Ethernet kabl

- AC adapter

Izgled Kreatel Set-Top Box (IP-STB 1710 )

• Zeleno svjetlo – set-top box je u funkciji
• Crveno treptajuće svjetlo – STB prima signal sa daljinskog upravljača ili tastature
• Crveno svjetlo – set-top box je u statusu čekanja

1.Priključenje na širokopojasni prenos

Priključite jedan kraj Ethernet kabla na priključak označen sa ETHERNET na zadnjem panelu Set-Top-Box-a, a drugi kraj stavite u modem.

2. Priključenje na TV aparat

Priključite jedan kraj SCART kabal na SCART priključak označen sa TV na Set-Top Box-u a drugi kraj na vaš TV aparat. Kroz ovaj priključak šalje se analogni audio i standardni video signal na TV aparat.

3.Priključenje na TV koji ne posjeduje SCART priključak

Ako vaš TV aparat ima komponentne video priključke (YPbPr), možete ih priključiti na Set-Top-Box-u uz pomoć kabla „Scart to Component“ (nije dio pribora).Provjerite da li su priključci usklađeni na TV-u, jer boje priključaka na TV moraju biti usklađene sa bojama priključaka na kablu.

4. Analogni stereo – putem audio L/R priključaka

Priključite dupli RCA kabl na audio L/R priključke na Set-Top-Box-u a ostale krajeve priključite na vaš stereo ili TV aparat. Provjerite priključke tako da L sa Set-Top-Box-a (u bijeloj boji) bude priključen na L na TV aparatu ili stereo uređaju,a R da bude priključen na R.

5. Digitalni audio – putem SPDIF priključka

Priključite RCA kabl na SPDIF priključak na Set-Top-Box-u a drugi kraj priključite na vaš stereo ili TV uređaj.

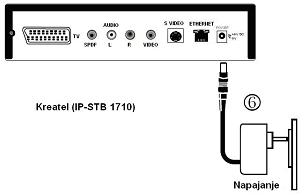

6. Priključenje na izvor napajanja

(Literatura, (14)
